Первым

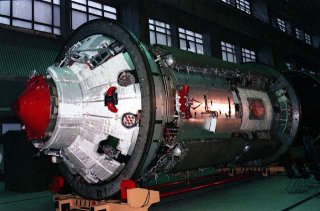

элементом МКС является ФГБ-ЭМ - Функционально-Грузовой Блок - Энергетический
Модуль массой 21 т., разработанный и изготовленный в Центре им. М.В. Хруничева
по контракту с фирмой "Boeing".
Энергетический блок ФГБ-ЭМ обеспечит последующее подсоединение
(сборку) американских и российских элементов МОКС, является частью обитаемого
пространства станции, ее информационной и энергетической систем, обеспечивает
электроснабжение станции на начальном этапе сборки, осуществляя прием,
хранение и выдачу до 100 т топлива в составе объединенной пневмо-гидравлической
системы, включающей также служебный модуль и транспортные корабли. Кроме
того, ФГБ-ЭМ может быть местом установки научно-исследовательского, экспериментального
и иного целевого оборудования, местом хранения расходуемых запасов и ресурсного
оборудования. Диаметр блока 4,2 м., длина 12,561 м., масса 19,34 (23,5)
т.
Конструктивно-компоновочная схема ФГБ-ЭМ выбрана исходя
из основных требований к конструкции и компоновке и включает приборно-герметичный
отсек (в нем размещается оборудование служебных систем, систем стыковки,
жизнеобеспечения, электроснабжения, а также предусматривается место для
установки грузов и научного оборудования) и герметичный адаптер ГА (с
оборудованием механической стыковки), разделенные между собой герметичным
сферическим днищем; головной обтекатель, сбрасываемый после прохождения
плотных слоев атмосферы; промежуточный отсек, который остается с верхней
ступенью РН после отделения ФГБ-ЭМ.
ФГБ-ЭМ имеет в своем составе системы, предназначенные
для выполнения основных функций по управлению движением, управлению бортовым
комплексом, обмену информацией с Землей, а также радиотехническую систему
стыковки, систему механической стыковки, состоящую из трех различных стыковочных
агрегатов. системы обеспечения жизнедеятельности, пожарообнаружения и
пожаротушения, телевидения, наружного и внутреннего освещения, телефонной
связи, аппаратуру телеоператорного режима управления.
|
|
